5D+ Una herramienta SketchUp BIM
VBO Workflow
¿Has oído hablar del VBO (Vietnam BIM Objects)?
VBO es un flujo de trabajo BIM que ha revolucionando proyectos arquitectónicos y de diseño interior en la comunidad de Vietnam y con el uso e implementación del software SketchUp.
Esta metodología, implementada en proyectos emblemáticos como el Le's Cham Hotel, ha sido un punto de referencia para el diseño, construcción y la colaboración dentro de un proyecto arquitectónico con metodología BIM.

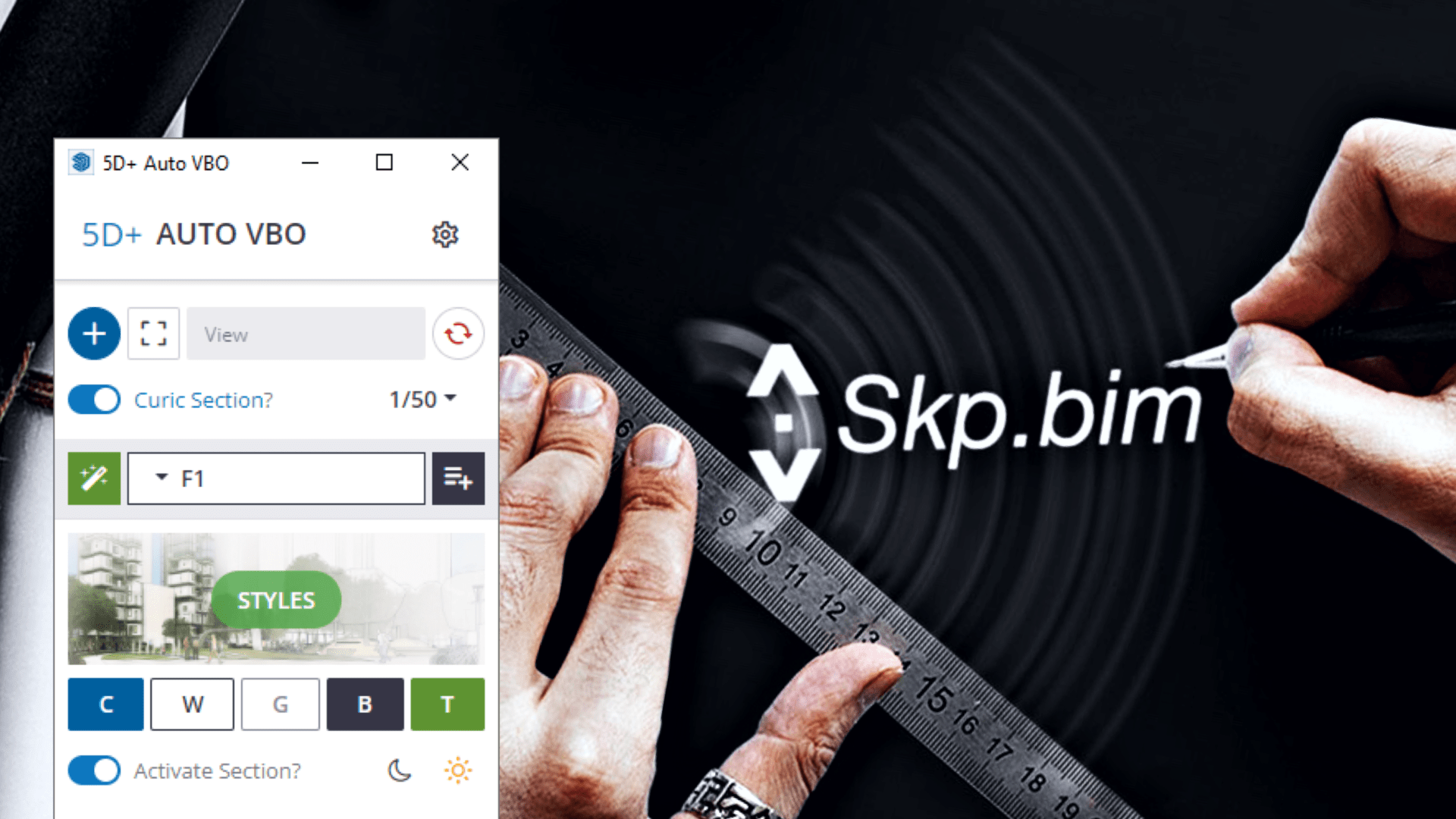

5D+ Auto VBO
5D+ que es un nuevo plugin BIM para SketchUp Pro y que salió al mercado hace algunas semanas.
Está inspirado en el flujo de trabajo VBO al secuenciar y automatizar varios de sus procesos y tareas.
Este plugin y panel compuesto dentro de SketchUp automatiza varias de las tareas secuenciales y repetitivas de un protocolo BIM con un centro de control que configura los niveles de la edificación, facilita la creación de escenas automatizada, permite etiquetar y clasificar la geometría 3D dentro del programa de forma intuitiva y ágil, entre otras cosas más.
El programa está basado en varios procesos del VBO Workflow y la potenciación de otras herramientas y plugins como el Curic Section que permite generar documentación constructiva con un nuevo nivel dentro de SketchUp.
VBO vs Skp.bim
Gracias a la colaboración y el intercambio de conocimientos en la comunidad de arquitectos y diseñadores interiores de Academy I Roko.Design, he tenido la oportunidad de empezar a probar la compatibilidad y el potencial de este plugin en proyectos desarrollados con la metodología Skp.bim* (*Metodología SketchUp BIM).
SketchUp BIM es un protocolo innovador basado en la metodología BIM 2.0, la teoría de sistemas y el potenciamiento del estado fluido de conciencia en proyectos 3D, diseñado para estandarizar proyectos arquitectónicos y de diseño interior de pequeña y mediana escala.
El protocolo Skp.bim está compuesto por 3 componentes y conceptos principales que organizan la geometría del modelo 3D: Jerarquía, Visibilidad y Visualización.
Estos 3 conceptos que constituyen la estructura de un modelo 3D en protocolo BIM, facilitan el diseño, la navegación y la extracción inteligente de información dentro de SketchUp.
Esta organización y secuenciación de tareas con base en la estructura del modelo 3D es semejante y altamente compatible con los procesos que lleva el VBO Workflow. De esta forma muchas de la tareas de organización y protocolización del modelo 3D de SketchUp son realizadas de forma similar en la metodología VBO y Skp.bim .
En este artículo te quiero mostrar 5 formas en las que 5D+ se puede implementar en proyectos con protocolo Skp.bim y como puede acelerar el flujo de trabajo en proyectos de arquitectura y diseño interior de pequeña y mediana escala con este nuevo panel y plugin SketchUp BIM.
1.Estructura del modelo 3D
Para obtener los mejores resultados en el diseño y la documentación de proyectos de arquitectura y diseño interior, es necesario incorporar una estructura de información dentro de SketchUp y que comienza con la organización de sus grupos y componentes en el Outliner o esquema del proyecto.
Con 5D+ puedes automatizar el proceso de conformación de los niveles de anidación y los sistemas constructivos dentro del Outliner con la etiquetación inteligente de este plugin.
5D+ facilita el proceo de conformación de los niveles de la edificación y los sistemas constructivos de modelo 3D con un proceso de etiquetación inteligente que automatiza la creación de grupos por jerarquía en el Outliner.
Esto simplifica el proceso de configuración de los dos primeros pasos de la metodología Skp.bim: La jerarquía y la visibilidad del modelo 3D.
2.Visualización automatizada
La creación de escenas en SketchUp puede ser una labor que consume bastante tiempo y en proyectos que necesitan un nivel de desarrollo en varias escalas y zooms.
Con 5D+ puedes automatizar la creación de las escenas básicas del modelo 3D (Alzados, plantas y secciones) con la pre-configuración de los niveles de la edificación.
Esto permite obtener resultados predictivos en la visualziación inteligente de tu proyecto en SketchUp y en Layout.
5D+ automatiza la creación de escenas con base en los niveles de la edificación. (Plantas, secciones y alzados)
Acelera el proceso de documentación en Layout con la automatización de escenas y el diseño estratégico de estilos constructivos y de coordinación arquitectónica.
5D+ cuenta con 5 estilos preconfigurados que permiten agilizar la configuración de los dibujos constructivos con estas 5 opciones: Color, White, Grey, Black y Tag Style.
3.Navegación inteligente
Con 5D+ podemos obtener una navegación ágil y eficiente del proyecto 3D que permita seleccionar objetos y sistemas constructivos con un solo click, gracias al panel de selección resumen de estos sistemas dentro del plugin.
De esta forma los criterios de navegación inteligente y ágil de la metodología Skp.bim se pueden acelerar de forma exponencial con esta nueva herramienta y para potenciar el estado fluido de conciencia y el enfoque en tareas de alto rendimiento en el diseño arquitectónico y la modelación 3D.
Con 5D+ puedes organizar y clasificar los elementos y componentes de tu modelo 3D en 5 categorías y a través del menú contectual click derecho: General element, building element, material element, edge y face.
De esta forma es posible renombrar estos elementos de forma automática y a través de la función “Auto name” que permite describir cada grupo y elemento dentro del esquema con el mismo nombre de su etiqueta inteligente.
Una vez esté organizado y clasificado el modelo 3D con estos criterios es posible realizar la selección y navegación inteligente con el panel de sistemas constructivos del programa que permite seleccionar, ver y aislar objetos comunes con un solo click.
Estos es increíblemente útil a la hora de agilizar el proceso de extracción de DATA e informes 5D del programa con herramienta nativa como por ejemplo la generación de reportes en SketchUp.
4.Acelera el protocolo XREF:DWG
Con la organización por jerarquía y la configuración de un estilo constructivo estratégicamente diseñado para la exportación DWG (Black Style) 5D+ acelera la exportación de planimetría CAD directamente desde SketchUp y con un protocolo de forma y estructura para estos archivos.
5D+ Facilita la exportación DWG al conservar la arquitectura y estructura de grupos y bloques de los sistemas constructivos en el editor CAD.
Esto facilita la configuración de un archivo limpio y organizado por capas, colores y elementos independientes separado por un bloque igual al sistema constructivo.
Este proceso exporta un archivo DWG con el mismo punto de origen y escala del modelo 3D original lo que ayuda a gestionar una estructura congruente para la actualización de fotografías CAD a los participantes y especialistas del proyecto.
De igual forma es posible configurar un protocolo XREF fundado en estos archivos que permita agilizar tareas de anotación, acotación y especificación directamente desde un editor CAD como BricsCAD o Autocad, y en caso que se quiera optar por esta opción en vez de Layout.
5.Interoperabilidad y OPEN:BIM

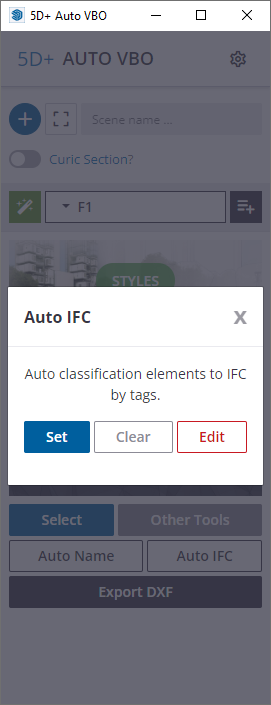

La creación de la estructura del modelo 3D de forma acelerada y automatizada con 5D+ permite escalar este proceso un paso más con la autoclasificación de todos los elementos del proyecto al esquema IFC4 y con la función Auto IFC.
De esta forma el programa permite obtener un esquema anidado y clasificado de forma correcta a este esquema y con base en la arquitectura de grupos y componentes conformada desde el Outliner y sus correspondientes etiquetados.
Conclusión
Durante las últimas semanas he podido probar este gran plugin y también he podido conversar con su creador Trinh Vu Cuong que me ha contado varias cosas interesantes sobre el futuro de esta herramienta.
Durante las próximas semanas estaré trabajando en un par de proyectos de ejecución para comprobar este plugin de forma total en la metodología Skp.bim y donde quiero compartir varias cápsulas y contenidos de aprendizaje sobre este proceso.
